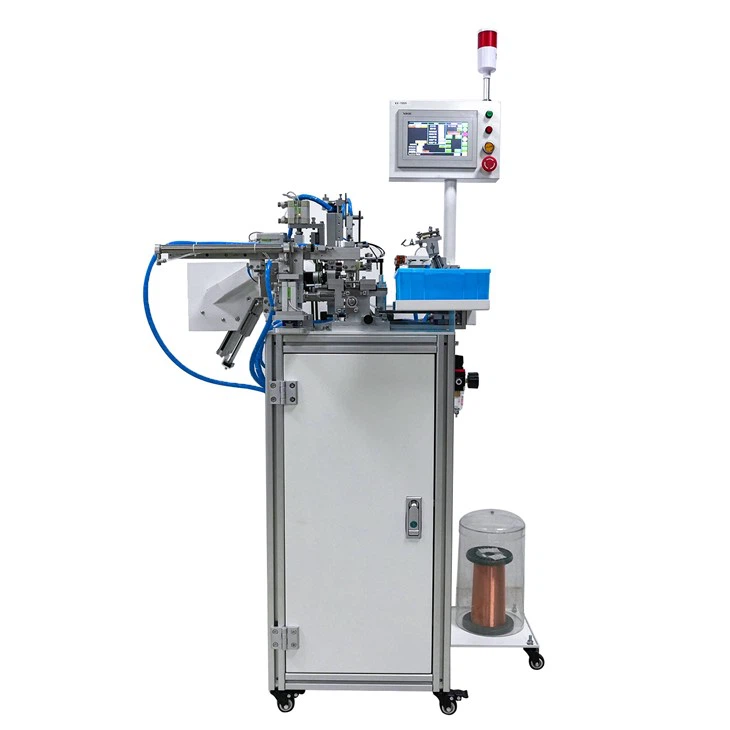

Bočný-posuvný plne automatický 4-palcový toroidný navíjací stroj

1. Špecifikácia:



1	Model	GW-7005
2	napájací zdroj	220V/110V 50/60HZ
3	Tlak vzduchu	0,6Kpa-0,8Kpa
4	Maximálny priemer drôtu	0,2 mm
5	Minimálny priemer drôtu	0,06 mm
6	Maximálny hotový vonkajší priemer	30 mm
7	Minimálny hotový vnútorný priemer	5 mm
8	Maximálna výška hotového výrobku	28 mm
9	Ovládanie riadkovania	Ovládanie programovania
10	Sekčné ovládanie vinutia	Ovládanie programovania
11	Kumulatívne ovládanie vinutia	Ovládanie programovania
12	Káblový motor	Hybridný krokový motor
13	Hlavný motor	servomotor
14	Rýchlosť navíjania	Nastaviteľné, najrýchlejšie zariadenie je 1400 ot./min
15	fyzický rozmer	900 mm * 900 mm * 1 500 mm
16	Hmotnosť	75 kg



2. Vlastnosti



1. Inteligentný plne automatický stroj na navíjanie toroidnej cievky využíva rozhranie PLC človek-stroj.

Riadiaci systém je navrhnutý tak, aby bol jednoduchý a primeraný v prevádzke a je vhodný na výrobu rôznych typov produktov toroidných cievok, široký rozsah použitia, vysoká účinnosť a pohodlie, jednoduchá inštalácia, ladenie a údržba. Požiadavky na zručnosti operátora sú relatívne nízke a na zručnú obsluhu je možné použiť jednoduché požiadavky.

2. Zásobník a vodiace koleso si môžete vymeniť sami podľa rôznych požiadaviek na produkt. Zariadenie má cestnú-konštrukciu s jednoduchým a kompaktným vzhľadom a je poháňané servomotorom. Pohyb je plynulý, presný a stabilný a všetky prevodovky a štandardné diely sú vyrobené-známej značky, majú dlhú životnosť a stabilný výkon.

3. Rôzne metódy navíjania je možné prispôsobiť podľa rôznych požiadaviek na produkt (ako napríklad: Protivinutie, sekundárne uloženie drôtu atď.)

4. Keď dôjde k poruche, navíjačka sa automaticky zastaví a spustí alarm. Položky budíka sa zobrazujú na obrazovke.

5. Nakonfigurujte zodpovedajúci zásobník a zodpovedajúce vodiace koleso podľa požiadaviek zákazníka.

6. PLC môže ukladať rôzne režimy navíjania a každé zariadenie sa môže prispôsobiť požiadavkám na navíjanie viacerých produktov, na ukladanie a navíjanie drôtu sa používa identifikácia s dvojitým impulzom. Má funkciu detekcie.

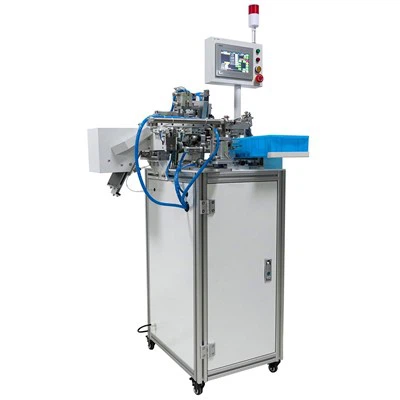

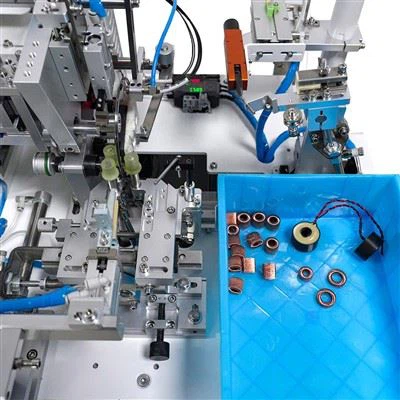

3.Podrobné zobrazenie



4. Balenie



Obalový materiál: Kartón/drevené puzdro s penou vo vnútri. 1. Všeobecné balenie (Papierový kartón alebo plastové vrecko): Pre malé vybavené diely pre digitálny CNC stroj na navíjanie drôtu ho zabaľte do formulára a baliaceho papiera, aby sa zaručilo neporušenosť počas prepravy. 2.Obal dreveného kufríka: Pre väčší digitálny stroj na navíjanie drôtu CNC s presnou hrúbkou, máme špeciálneho skúseného tesára, presnú hrúbku. Šípka nahor ↑ vyznačená na vonkajšom drevenom obale. Do dreveného puzdra by sa vložil nárazníkový materiál, aby sa zabránilo prasknutiu a otrasom.





5. Trhová oblasť



Úzko spolupracujeme s partnermi v juhovýchodnej Ázii, Európe, Amerike, Južnej Amerike, Austrálii a na Novom Zélande, aby sme poskytli lokálny predaj, podporu a servisnú asistenciu pre stroje na navíjanie cievok.



6. TOVÁRŇA:



My-GREWIN INDUSTRIAL GROUP je odborníkom na linky navíjacích strojov už 28 rokov. Naša spoločnosť Grewin má od vlády ISO9001:2015, schválenia CE, patenty na stroje, „vysoko{5}}technické podniky“.





Populárne Tagy: bočný-posuvný plne automatický 4-palcový toroidný navíjací stroj, Čína, dodávatelia, výrobcovia, továreň, cena, vyrobené v Číne
