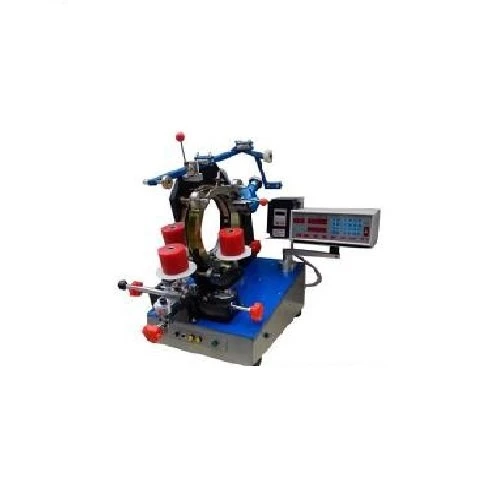

GWM-0620 Gear Toroid Winding Machine
Model:GWM-0620
Priemer drôtu:{{0}},70–3,0
Max. rýchlosť navíjania: 200 ot./min
Max.koncová cievka.OD:φ80—300
Rozstup vodičov: Proporcionálne spojenie
Min.koncová cievka.ID:φ50
Napájacie napätie: AC 220V（50Hz）
Max.konečná výška cievky:150
Mechanické rozmery: 550×500×820
Kapacita pamäte ovládača Programy: 29 set
Hmotnosť: 98 kg
Popis
špecifikácia:
Priemer drôtu | 0.70—3.0 | Max. rýchlosť navíjania | 200 ot./min |
Max.koncová cievka.OD | φ80—300 | Rozstup drôtov | Proporcionálne prepojenie |
ID koncovej cievky min | φ50 | Napájacie napätie | AC 220 V (50 Hz) |
Max.konečná výška cievky | 150 | Mechanické rozmery | 550×500×820 |
Kapacita pamäte ovládača Programy | 29 sada | Hmotnosť | 98 kg |
Vlastnosti:
V súčasnosti existujú v zásade tri skupiny, do ktorých možno zoskupiť rôzne techniky navíjania.
A, mechanizmus na poloautomatické navíjanie krúžkov
B, jednoduchý navíjač ťažných krúžkov známy aj ako navíjač na háčkovanie
C, malý automatický magnetický navíjač krúžkov
Hlava, prípravok a rám poloautomatického navíjacieho stroja sú navíjacou skupinou, prípravok je upínacia magnetická prstencová časť a rám je elektrická ovládacia časť. Podľa hrúbky priemeru existujú štyri typy navíjacích strojov: ozubené, pásové, bočné a kruhové pásy, z ktorých každý zodpovedá určitému rozsahu priemeru vlasca,
Typ bočného sklzu je vhodný pre vedenia s rozsahom priemerov {{0}},06 mm až 1,0 mm,
Typ ozubeného kolesa je vhodný pre vlasce s rozsahom priemerov od 1.0 mm do 3.0 mm,
Typ pásu je vhodný pre vedenia s rozsahom priemerov {{0}},25 mm až 1,0 mm,
Typ okrúhleho pásu je zvyčajne vhodný pre produkty s menším priemerom drôtu (0,05 mm-0,15 mm)
Ale nie na počítači, tá istá hlava stroja môže nahradiť iba rôzne špecifikácie krúžkov na uloženie drôtu pre iný priemer drôtu, iný vnútorný priemer produktu a prípravok má tiež zodpovedajúci rozsah upínania. Na obsluhu stroja je zvyčajne potrebná osoba, hoci ak je počet otáčok veľmi vysoký, jedna osoba môže obsluhovať viacero. Teoreticky fungujú krúžky na uloženie drôtu cez kruhový otvor. Existuje tlmivka so spoločným režimom, ale usporiadanie priemeru drôtu tlmivky so spoločným režimom má špecifické pravidlá a požiadavky, vďaka čomu sú priemery drôtov o niečo hrubšie (0 3 mm alebo viac) ťažko dosiahnuteľné na takýchto strojoch, keď je otvor magnetického krúžku veľmi malý, dokonca väčší ako šírka krúžku na uloženie drôtu.
APLIKÁCIA:
Slučková indukčnosť, slučkový transformátor, slučkový prúdový transformátor, slučková cievka, slučková tlmivka, indukčnosť napájacieho zdroja, indukčnosť UPS, transformátorová indukčnosť a vysokovýkonné slučkové jadro sú najlepšími kandidátmi pre stroje na navíjanie cievok.
FAQ
1. Okrem stroja, či poskytnúť ďalšie náhradné diely GWM-0620 Gear Toroid Winding Machine?
Náhradné diely so strojom budú dodané našim zákazníkom, ak si stroj zakúpite.
2. Ako skoro môžem dostať stroj?
GWM-0620 Gear Toroid Winding Machine môže byť pripravený na odoslanie kedykoľvek a sľúbime dodaciu lehotu do 15 dní.
