Tester otáčok vinutia pre magnetický krúžok
Rozmery otáčaniaVnútorný priemer＞4,5 mm, Výška＜100 mm, Vonkajší priemer＜100 mm（Špeciálne veľkosti môžu byť vyrobené na mieru）
Rozsah: automatický výber
Testovací prúd:0.1mA,1mA,10mA,100mA Automatická voľba štyroch prevodových stupňov
Skúšobný rozsah odporu: 100uΩ-20kΩ
Popis

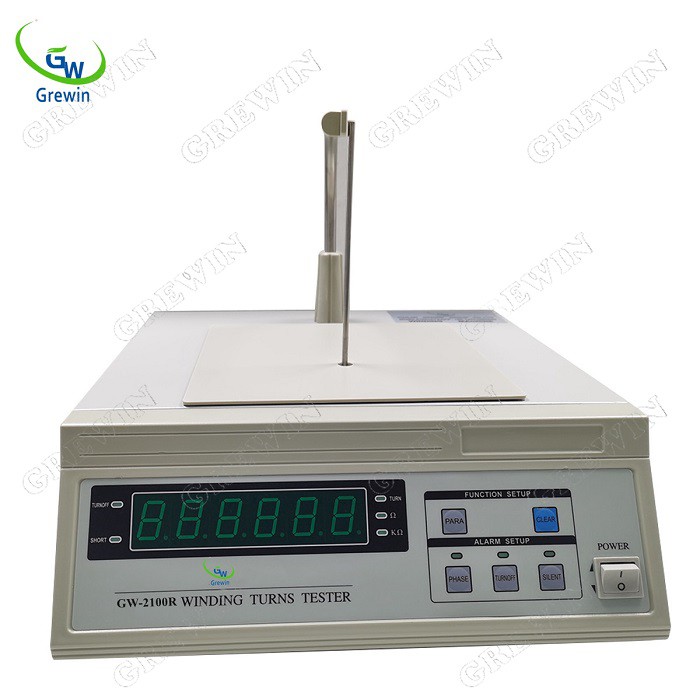

NÁZOV: Tester otáčok vinutia pre magnetický krúžok (GW2100/GW2100R)
NÁZOV: Tester otáčok vinutia pre magnetický krúžok (GW2100/GW2100R)
Pracovné prostredie | Teplota 0 stupeň -40 stupeň Vlhkosť Menšia alebo rovná 90℅RH Atmosférický tlak 86-104Pa
| |
Testovanie zákrut | Testovanie rozsahu otáčok; 1 krúžok-30000 krúžok
|
Rozsah závitov vinutia | Chyba merania |
1-200 | ±0.1℅±1 slovo |
201-1000 | ±0.2℅±1 slovo |
1001-5000 | ±0.3℅±2 Word |
5001-30000 | ±0.5℅±6 slov |
Otočí rozmery | Vnútorný priemer＞4,5 mm, Výška＜100 mm, Vonkajší priemer＜100 mm（Špeciálne veľkosti môžu byť vyrobené na mieru）
|
Rozsah | Automatický výber |
Testovací prúd | 0.1mA,1mA,10mA,100mA Automatická voľba štyroch prevodových stupňov |
Skúšobný rozsah odporu | 100uΩ-20kΩ |
Chyba merania:
Rozsah odporu | Chyba merania |
0．1Ω-0.9999Ω | ±0.7℅±2 Word |
1Ω-19.99Ω | ±0.5℅±1 slovo |
20Ω-19.99KΩ | ±0.3℅±1 slovo |
Prevádzkové napätie | 220 (1±10 percent) V AC, 50Hz (1±5 percent) |
Vonkajšie rozmery | 335 mm × 320 mm × 290 mm
|
Hmotnosť | Približne 6 kg |
Označenie | názov | Funkčný návod |
Pokyny na prednom paneli | ||
1 | Kontrolka | vypnutie, krátky indikátor |
2 | Zobrazovacie okno | Otáčanie displeja alebo hodnota testu odporu |
3 | Kontrolka (GW2100R) | Otáčanie alebo indikácia odporovej jednotky |
4 | Stlačenie klávesu parametra （GW2100R） | Vyberte skúšobné otáčky alebo odpor
|
5 | Stlačenie klávesu Clear（GW2100R） | Číre na testovanie odolnosti krátke |
6 | Vypínač | Používa sa v zapnutom (1) alebo vypnutom (0) napájacom importe nástroja |
7 | Stlačenie klávesu Fáza, vypnutie, ticho | Režim používaný pri výbere nastavenia budíka |
8 | Kontrolka stavu nastavenia alarmu | Na označenie stavu nastavenia alarmu |
9 | Testovací prevodník | Používa sa pri meraní závitov vinutia |
10 | Tumbler | proti smeru hodinových ručičiek Otvorte ho a nastavte namerané otáčky |
Popis zadného panelu | ||
11 | Poistka | Na použitie v nadprúdovej ochrane prístroja použite poistku 1A |
12 | Testovací port | Na pripojenie GW26004A testovacie vedenie prepojovacieho vedenia alebo DCR vonku |
13 | Komunikačný spoj | Použite pri kontrole dovolenkového faktora |
14 | Napájacia zásuvka | Použite na pripojenie 220V elektrického vedenia |
15 | Menovka | Na označenie výrobnej spoločnosti, dátumu a čísla prístroja atď |
